Inclinel

Inclinometro multi-assiale wireless: una catena modulare lungo la struttura misura in continuo inclinazione e temperatura su più punti, con alert automatici sul cloud.

  • Inclinazione
  • Temperatura
Richiedi demo o preventivo

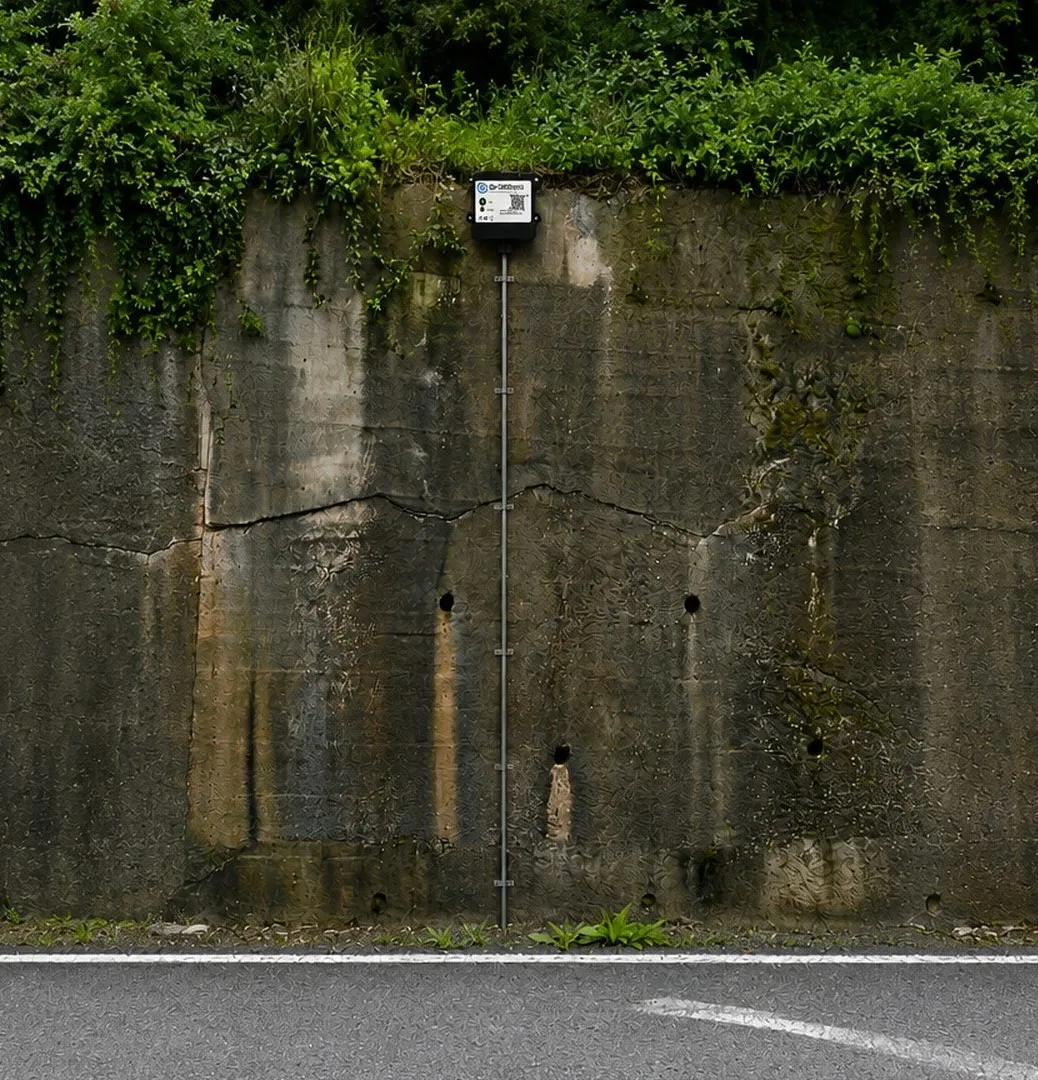

Unità di acquisizione Inclinel installata su un muro di contenimento lungo strada.

50 m

Lunghezza massima della catena strumentata

Dato fornito da Camicia (scheda tecnica Rev. 1.0 riporta 10 m)

16

Canali di ingresso

Es. 8 sensori inclinometrici biassiali

0,02 °

Precisione angolare del sistema

Il sistema

Inclinel è una catena modulare di accelerometri, distribuita lungo un tubo strutturale fino a 50 m di lunghezza. Ogni modulo misura inclinazione e temperatura in continuo, trasmettendo i dati al cloud con alert automatici in caso di superamento soglia. Non richiede manutenzione programmata.

Due modelli, stessa piattaforma

La catena si configura a 2 assi (X, Y) o a 3 assi (X, Y, Z), a seconda che serva monitorare l'inclinazione su un piano o anche le rotazioni fuori piano. Il resto del sistema, elettronica e software, resta invariato.

Una catena, molti punti di misura

Fino a 8 moduli accelerometrici biassiali, o 5 triassiali, collegati sulla stessa catena, ciascuno con sensore di temperatura integrato: un'unica installazione restituisce il profilo di inclinazione lungo tutta la struttura.

Trasmissione dei dati

I dati vengono trasmessi via NB-IoT al cloud, con configurazione e aggiornamento firmware via Bluetooth (BLE). Il sistema si integra con broker MQTT o server TCP di terze parti.

01 / I due modelli

Stessa struttura e stessa elettronica: cambia il numero di assi di misura e il numero di moduli accelerometrici collegabili.

Misura su 2 assi (X, Y)

8 Accelerometri biassiali

Inclinel 08-2A

Configurazione a 2 assi, fino a 8 moduli accelerometrici distribuiti lungo la catena. Adatta al monitoraggio dell'inclinazione su un piano.

  • Fino a 8 punti di misura biassiali (X, Y)

Misura su 3 assi (X, Y, Z)

5 Accelerometri triassiali

Inclinel 08-3A

Configurazione a 3 assi, fino a 5 moduli accelerometrici. Aggiunge la componente Z per il monitoraggio di rotazioni fuori piano.

  • Fino a 5 punti di misura triassiali (X, Y, Z)

02 / Struttura del tubo

  • Fino a 4 m

    Ø 20 mm

  • Oltre 4 m

    Ø 26 mm (primi 6 m) + Ø 20 mm

  • Moduli

    2 m cadauno

    Assemblaggio con connettori a crimpare

03 / Grandezze monitorate

  • Inclinazione 2 o 3 assi secondo il modello · precisione 0,02°
  • Temperatura Fino a 3 sensori termometrici lungo la catena

04 / Trasmissione dei dati

  1. Sensori → unità elettronica Moduli accelerometrici e sensori termometrici collegati all'unità di acquisizione in testa alla catena, con cavi protetti preassemblati interni al tubo.
  2. Unità → piattaforma cloud Trasmissione via NB-IoT (3GPP Release 13+), protocollo MQTT / MQTTs / TCP / UDP. Compatibile con qualsiasi broker MQTT o server TCP.
  3. Configurazione Da app mobile via Bluetooth 5.1 oppure da remoto tramite downlink NB-IoT. Aggiornamento firmware OTA via BLE.

La piattaforma di visualizzazione e controllo è personalizzabile e consente l'impostazione delle soglie di allerta e allarme e l'integrazione con sistemi di terze parti.

05 / Specifiche tecniche

Autonomia Sono previste diverse opzioni di alimentazione: batteria al litio-cloruro di tionile ad alta capacità, batteria LiPo con pannello solare, oppure alimentazione esterna da 5 a 12 VDC. L'autonomia si dimensiona sulla configurazione e sulla frequenza di invio dati; non è un valore fisso.

Struttura meccanica

Tipologia tubo
Multistrato PEX/Al/PE (PE reticolato + alluminio + PE)
Diametro
Ø 20 mm fino a 4 m; Ø 26 mm (primi 6 m) + Ø 20 mm oltre 4 m
Lunghezza massima
Fino a 50 m
Lunghezza moduli standard
2 m
Fissaggio
Collarini in acciaio inox
Grado di protezione
IP67 (IEC 60529)

Sensori di misura

Moduli accelerometrici
GY-61 / ADXL335, MEMS capacitivo, fondo scala ±3 g
Precisione angolare
0,02°
Assi di misura
2 assi (X, Y) o 3 assi (X, Y, Z) secondo il modello
Sensori termometrici
Fino a 3 lungo la catena
Banda passante
Configurabile; impostazione standard 50 Hz

Unità elettronica di trasmissione

Microcontrollore
ARM Cortex-M0+ 32 MHz, Flash/RAM 192 KB / 20 KB
Connettività
NB-IoT (modulo BC660K-GL) + Bluetooth 5.1 (BLE)
Bande NB-IoT
B1/B3/B5/B8/B20/B28 e altre, 3GPP Release 13+
Protocollo uplink
MQTT / MQTTs / TCP / UDP
SIM
Nano SIM (non inclusa)
Aggiornamento firmware
OTA via BLE
Consumo in stand-by
10 µA @ 3,3 V
Consumo in trasmissione
max 350 mA @ 3,3 V
Autoscarica batteria
< 1 %/anno @ 25 °C

Condizioni operative

Temperatura operativa
−30 °C / +70 °C
Umidità relativa
da 0 a 100 % (condensante)
Resistenza UV
Sì (involucro esterno)

Conformità e commerciale

Marcatura
CE
Direttiva RED
2014/53/UE
RoHS
Conforme
Garanzia
12 mesi
Paese di origine
Italia
Optional
Kit pannello solare, alimentatore esterno

06 / Applicazioni tipiche

  • Muri di contenimento stradali, ferroviari e di sostegno
  • Pareti rocciose e scarpate
  • Alberi in ambiente urbano (inclinazione del fusto)
  • Edifici, ponti, gallerie, dighe
